캐드 파일 PDF 변환 프로그램 (DWG, DXF, DWF)

캐드 파일 PDF 변환하기

 현대 건축 및 디자인 분야에서 캐드 파일은 필수적입니다. 그러나 캐드 파일은 전용 소프트웨어가 필요하기 때문에, PDF로 변환하여 쉽게 공유하고 열람할 수 있습니다. 이 글에서는 캐드파일을 PDF로 변환하는 방법을 자세히 설명하고, 이를 통해 얻을 수 있는 이점에 대해 알아보겠습니다.

캐드(CAD) 파일이란?

캐드(Computer-Aided Design) 파일은 컴퓨터를 이용해 설계된 도면이나 디자인을 디지털 형식으로 저장한 파일입니다. 주로 건축, 기계, 전자공학 등 다양한 분야에서 사용됩니다. 대표적인 CAD 파일 형식으로는 DWG, DXF, DWF 등이 있으며, 주로 AutoCAD, SolidWorks, CATIA와 같은 소프트웨어에서 생성됩니다.

PDF 파일이란?

PDF(Portable Document Format)는 문서의 형식과 내용을 그대로 유지하면서 다양한 기기에서 열람할 수 있도록 하는 파일 형식입니다. PDF는 호환성이 뛰어나고, 인쇄 및 배포가 용이하여 문서 공유에 많이 사용됩니다.

캐드 파일을 PDF로 변환하는 이유

• 호환성: PDF는 다양한 기기와 운영체제에서 열람이 가능하여, CAD 소프트웨어가 없는 사람들도 파일을 쉽게 확인할 수 있습니다.
• 보안성: PDF는 암호 설정 및 편집 제한이 가능하여, 중요한 도면이나 디자인의 무단 수정을 방지할 수 있습니다.
• 인쇄 용이성: PDF는 인쇄 설정을 저장할 수 있어, 원본 도면의 형식을 유지하며 인쇄할 수 있습니다.

캐드 파일을 PDF로 변환하는 방법

1. AutoCAD를 이용한 변환

AutoCAD는 널리 사용되는 CAD 소프트웨어로, 자체적으로 PDF 변환 기능을 제공합니다.

1. 도면 열기: 변환할 DWG 파일을 AutoCAD에서 엽니다.
2. 플롯 설정: 상단 메뉴에서 '플롯' 또는 '인쇄'를 선택합니다.
3. 프린터/플로터 선택: 프린터 목록에서 'DWG To PDF.pc3'를 선택합니다.
4. 용지 설정: 용지 크기와 배치를 설정합니다. 출력 범위 설정: 출력할 도면의 범위를 지정합니다.
5. 출력 파일 저장: '플롯' 버튼을 클릭하여 PDF 파일로 저장합니다​.

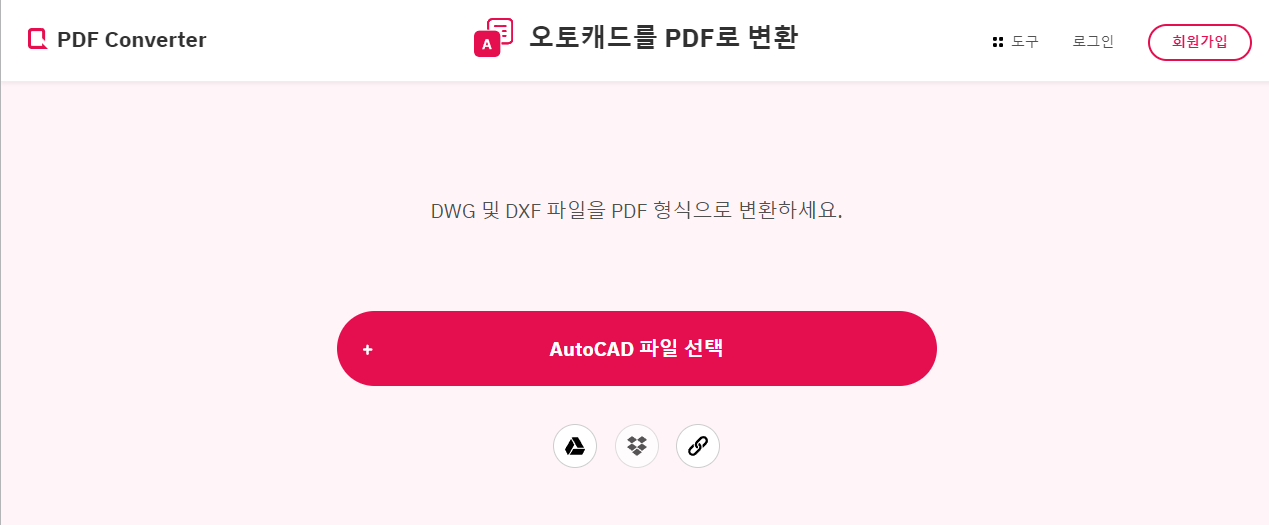

2. 무료 온라인 변환기 이용

여러 온라인 서비스가 CAD 파일을 PDF로 변환하는 기능을 제공합니다. 대표적인 서비스로는 Convertio, PDF Converter, AnyConv 등이 있습니다.

1. 웹사이트 접속: 변환기를 제공하는 PDF converter 웹사이트에 접속합니다.
2. 파일 업로드: 변환할 CAD 파일을 업로드합니다.
3. 출력 형식 선택: PDF를 출력 형식으로 선택합니다.
4. 변환 실행: 변환 버튼을 클릭하여 파일을 변환합니다.
5. 파일 다운로드: 변환된 PDF 파일을 다운로드합니다​​.

3. CAD 전용 소프트웨어 활용

AutoCAD 외에도 다양한 CAD 소프트웨어가 PDF 변환 기능을 제공합니다. SolidWorks, CATIA, SketchUp 등의 프로그램에서도 유사한 방법으로 변환이 가능합니다.

CAD 파일 PDF 변환 시 주의사항

• 도면 크기: 도면의 크기가 클 경우, PDF로 변환 시 파일 용량이 커질 수 있습니다. 용량 문제를 고려하여 적절히 파일을 분할하거나 압축하는 것이 좋습니다.
• 해상도 설정: PDF로 변환 시 해상도를 적절히 설정하여, 도면의 세부 사항이 잘 보이도록 합니다.
• 보안 설정: 중요한 도면은 PDF 암호 설정 및 편집 제한을 걸어 무단 수정이나 복제를 방지합니다.

변환 후 PDF 파일 활용법

• 공유 및 열람: 이메일, 클라우드 서비스 등을 통해 쉽게 공유하고, 다양한 기기에서 열람할 수 있습니다.
• 인쇄 및 프레젠테이션: 인쇄 품질을 유지하여 프레젠테이션 자료로 활용하거나, 실제 도면으로 출력할 수 있습니다.
• 아카이빙: 프로젝트 완료 후 문서화하여 보관할 때 유용합니다.

마무리

캐드 파일을 PDF로 변환하는 중요한 작업입니다. 이를 통해 도면을 더 쉽게 공유하고 열람할 수 있으며, 보안성도 강화할 수 있습니다. AutoCAD와 같은 전문 소프트웨어를 사용하거나, 온라인 변환기를 이용하여 간편하게 PDF로 변환할 수 있습니다. 이 블로그 포스팅이 캐드 파일을 PDF로 변환하는 데 도움이 되기를 바라며 이번 글을 마무리하겠습니다.
